Инструкция заполнения импульсных линий ПВД (.doc);
При выполнении действий указанных в настоящей инструкции работникам, выполняющим включения датчиков уровня в работу необходимо внимательно изучить принципиальную схему и принцип измерения уровня в подогревателях на электростанции и, в данном случае, принцип измерения уровня в подогревателях высокого давления (ПВД).

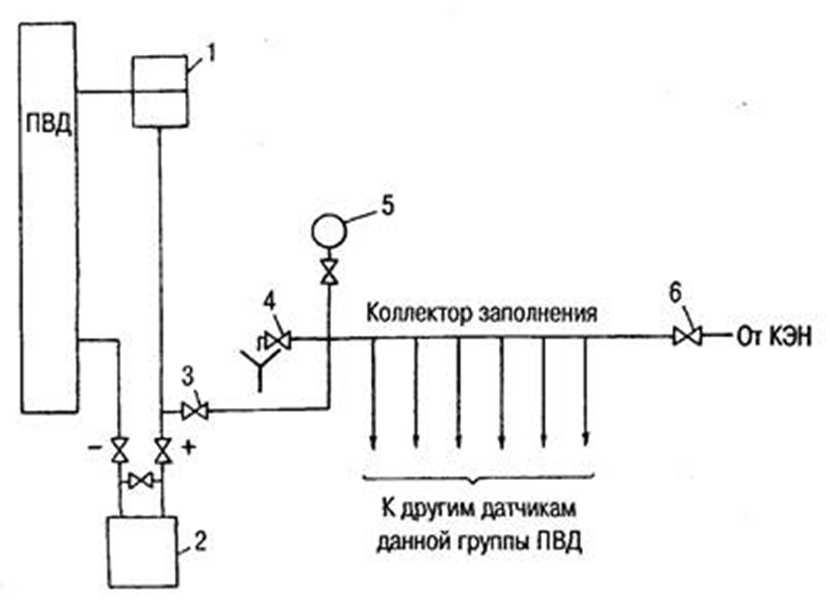

Схема организации заполнения импульсных линий датчиков уровнемеров ПВД посторонним конденсатом показана на рис.1.
1 – уравнительный сосуд, 2 – датчик уровнемера, 3 – вентиль заполнения импульсной линии, 4 – вентиль «ревизия», 5 – манометр, 6 – вентиль подачи конденсата.
После ремонта или останова оборудования ПВД уровень конденсата в плюсовой импульсной линии может понизиться или отсутствовать. При отсутствии конденсата в плюсовой линии уровнемера показания будут иметь значительную погрешность или отсутствовать.
В процессе работы ПВД, когда в полость сосуда поступает пар, конденсат этого пара постепенно заполнит импульсную линию (30 – 60 минут).
Для ускорения включения в работу уровнемера плюсовую линию заполняют посторонним конденсатом (рис.1).
Заполнение импульсных линий уровнемеров производить только на отключенной группе ПВД!
Порядок заполнения импульсных линий и уравнительных сосудов пошагово
- убедиться в том, что открыты первичные вентили ПВД и линии заполнения от коллектора КЭНов (фото1). Все операции с первичными вентилями выполняет персонал КТЦ;

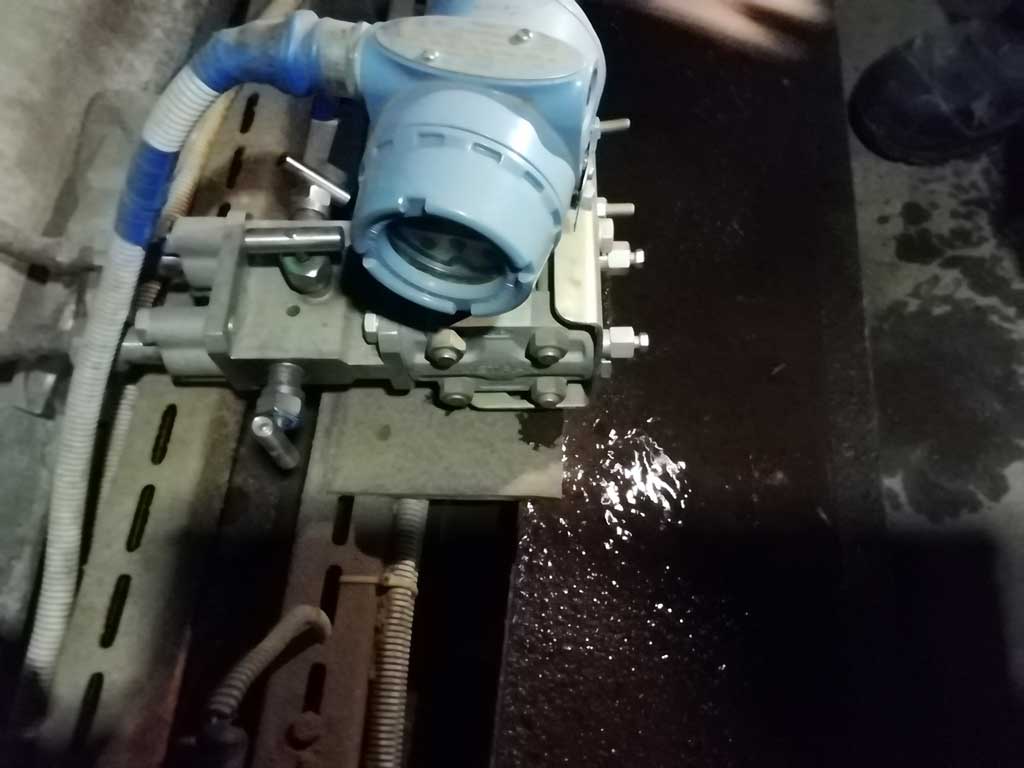

- закрыть вторичный вентиль на «минусовой» импульсной линии перед вентильным блоком датчика (изображение датчика на фото 2, схема вентильного блока на рис.2);

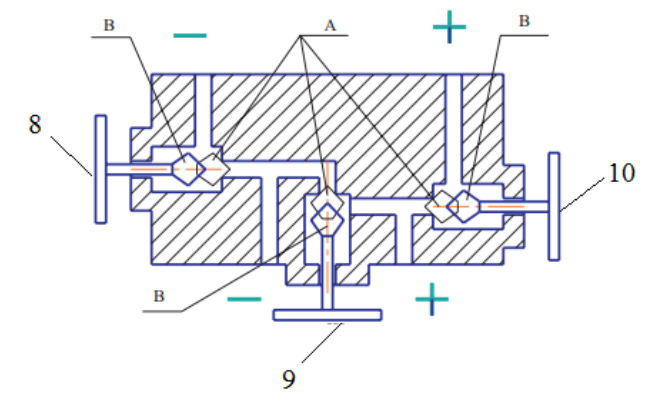

8 – вентиль «минусовой» импульсной линии; 9 – вентиль уравнительный; 10 – вентиль «плюсовой» импульсной линии.
- открыть вторичный вентиль на «плюсовой» импульсной линии и уравнительный вентиль на вентильном блоке датчика;

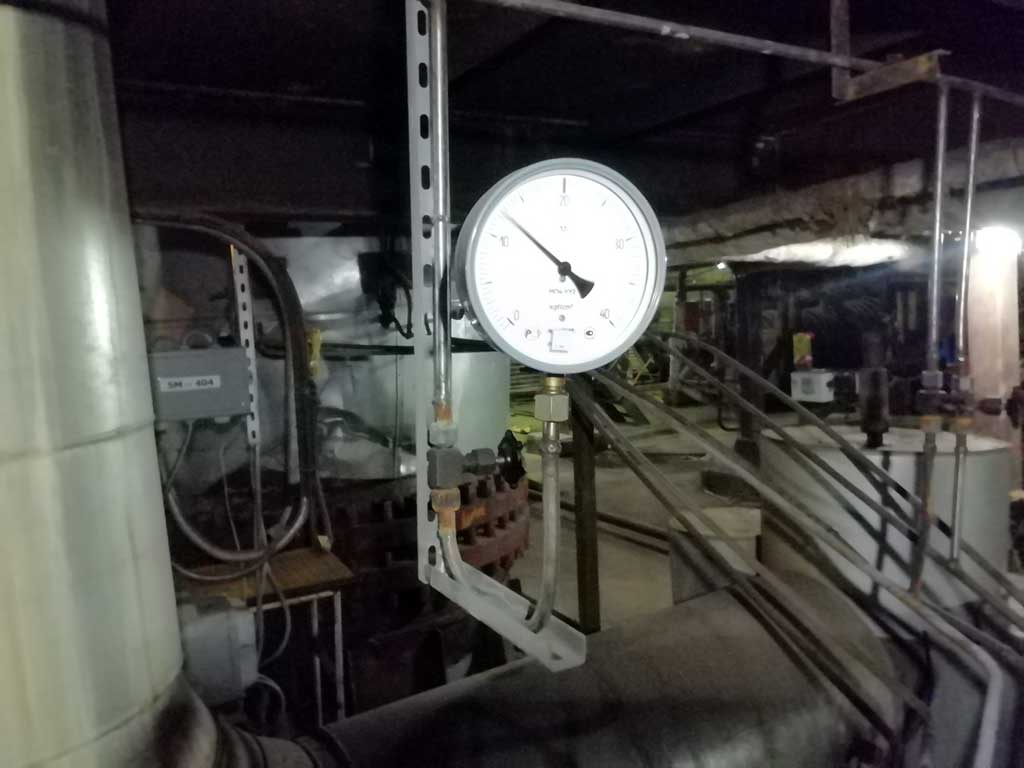

- открыть вторичный вентиль линии заполнения на 30-40 секунд (фото 3), при этом происходит заполнение «плюсовой» импульсной линии и уравнительного сосуда, наличие конденсата линии заполнения контролировать по манометру (фото 4);
- открыть вторичный вентиль на «минусовой» импульсной линии перед вентильным блоком датчика на 20 секунд, при этом происходит заполнение «минусовой» импульсной линии;
- закрыть вентиль на «минусовой» импульсной линии перед вентильным блоком;

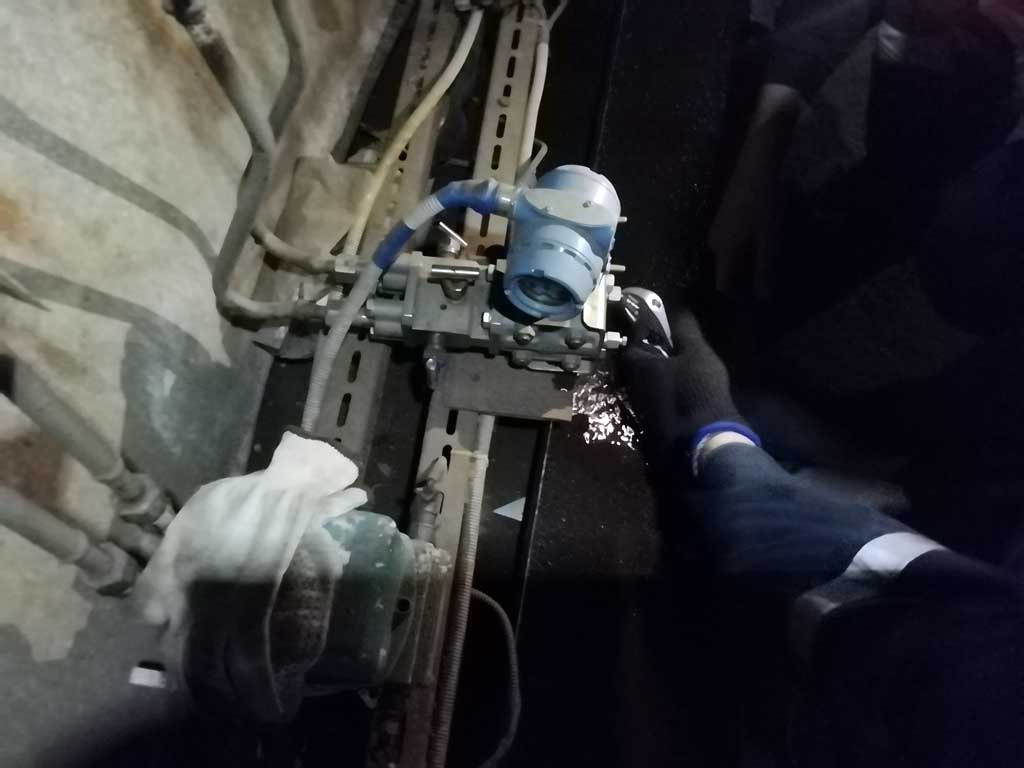

- кратковременно открыть продувочные ниппеля на датчике для вытеснения воздуха из камер датчика (фото 5);
- закрыть вторичный вентиль линии заполнения;
- закрыть уравнительный вентиль на вентильном блоке датчика, открыть вторичный вентиль на «минусовой» импульсной линии датчика, сделать заявку НС КТЦ на закрытие первичного вентиля линии заполнения;
- заполнение линии контролировать по дисплею на датчике или по вторичному прибору: при полном заполнении линий уровнемеров и пустых сосудах перепад на уровнемерах ПВД I предела – 10 кПа, ПВД II предела – 40 кПа, аналоговый выход – 0 (4) мА, показания вторичных приборов – 0 см.
- при выходе на номинальный режим работы оборудования ПВД, совместно с персоналом КТЦ произвести корректировку показаний уровнемеров по ВУК.
Пока всё. Оставляйте комментарии. Информация любезно предоставлена Селивёрстовым С.А.
